Prekės kodas: ZMNHXD1

Turimas kiekis: Prekė sandėlyje

Gamintojas: QUBINO

Nerimaujate dėl savo namų elektros prietaisų ar konkretaus kambario suvartojamos elektros kiekio?

Sumažinkite elektros sąnaudas

Naudodami „Qubino 3-Phase Smart Meter“ galite nuotoliniu būdu stebėti namų el. energijos suvartojimą.

„Qubino 3-Phase Smart Meter“ naudojamas energijos matavimui trifaziuose elektros energijos tinkluose ir gali būti naudojamas gyvenamosiose, pramoninėse ir komunalinėse patalpose. Prietaisas matuoja energiją tiesiogiai 4 laidų tinkluose pagal greito įtampos ir srovės signalų atrankos principą. Jis skirtas montuoti ant DIN bėgio.

€173.24

  • Tiksliausias „Z-Wave“ 3 fazių išmanusis energijos matuoklis pasaulyje.
  • Tai vienintelis rinkoje trifazis energijos skaitiklis pro kurį praeina el. srovė.
  • Nereikia jokių papildomų srovės spaustukų.
  • Įrenginys matuoja daug daugiau nei W ir kWh.
  • Matuoja 9 skirtingas vertes: V, A, W, var, PF, įeinančius kWh, išeinančius kWh, kVAh, kvarh.

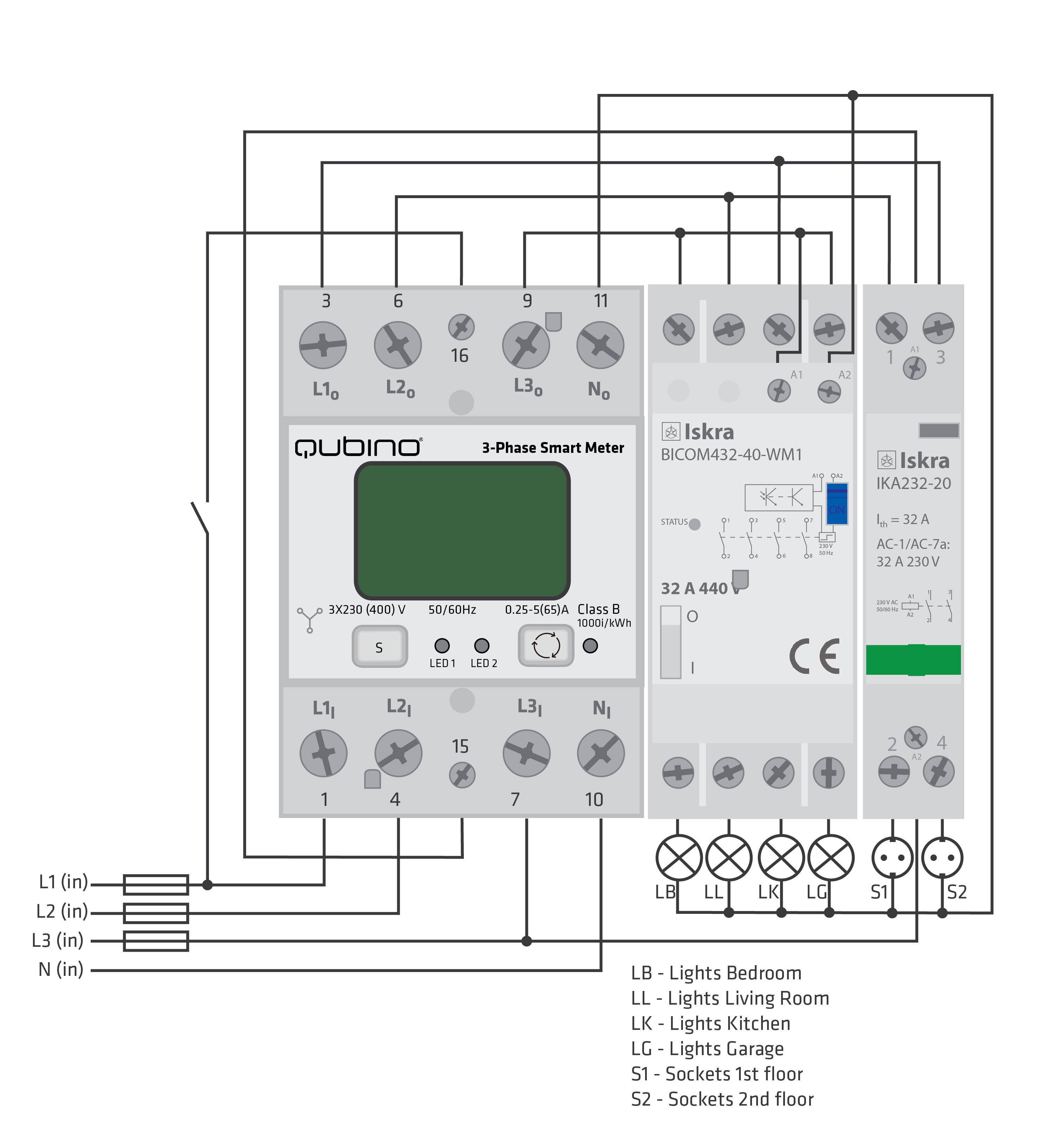

Pridėjus papildomų kontaktorių IKA arba BICOM, „Qubino 3-Phase Smart Meter“ gali automatiškai išjungti įrenginius, kai jie viršys nustatytą energijos suvartojimą. Pavyzdžiui, pasiekus nustatytą energijos suvartojimo vertę, šildymas automatiškai išsijungs.



L1I, L2I, L3I Live input
NI Neutral input
L1O, L2O, L3O Live output
No Neutral output
16 Input for IR external relay/Ext. relay
15 Output for External relay (max. 3W)
S Service button (used to add or remove device from the Z-Wave network)
LED1 Device status. For detailed information please check the chapter “LED SIGNALIZATION FOR INCLUSION/EXCLUSION”
LED2 External relay status. For detailed information please check chapter LED SIGNALIZATION FOR INCLUSION/EXCLUSION
IR Output for IR external relay (BICOM)
1000imp/kWh Red - Pulse rate (On – no load indication)

Techninės specifikacijos:

Main terminals (L1I, L2I, L3I, NO, L1O, L2O, L3O, NO)
Contacts capacity: 2.5 ... 16 (25) mm2
Connection screws: M5
Max torque: 3.5 Nm (PZ2)
Optional terminals (1,2,4,5)
Contact capacity: 1 ... 2.5 mm2
Screws: M3
Max torque: 1.2 Nm
Measuring input:
Type (connection): three phase (4u)
Basic current (Ib): 5 A
Maximum current (Imax): 65 A
Minimum current (Imin): 0.25 A
Starting current: 20 mA
Nominal voltage (Un): 3x230 V/400V
Power consumption at Un: < 8 VA
Nominal frequency (fn): 50 and 60 Hz
Accuracy:
Active energy and power:
Standard EN 62053-21: class 1
Standard EN 50470-3: class B
Reactive energy:
Standard EN 62053-23: class 2
LED:
Colour: red
Pulse rate: 1000 imp/kWh
LED on: no load indication
Optical communication:
Type: IR - used to control BICOM432-40-IR
Input (16):
Rated voltage: 230 V (± 20%)
Input resistance: 450 kOhm
Safety:
LCD:
Indoor Meter: yes
Degree of pollution: 2
Protection class: II
AC voltage test: 4 kV
Installation Category: 300 Vrms cat. III
AC voltage test: 4 kV
Installation Category: 300 VRMS Cat. III
Standard: EN 50470
Ambient conditions and EMC:
According standards for indoor active energy Meters.
Temperature and climatic condition according to EN 62052 11
Ambient conditions and Safety:
According standards for indoor active energy Meters.
Temperature and climatic condition according to EN 62052 11
Dust/water protection: IP50
Operating temperature: -25 ... 55°C
Storage temperature: -40 ... 70°C
Enclosure material: self-extinguish
complying UL94 V
Indoor Meter: yes
Degree of pollution: 2
AC voltage test: 4 kV
Standard: EN 50470
Distance: up to 30 m indoors (depending on building materials)
Weight (with packaging): 220g (240g)
Frequency range: 868.4 MHz*, Z-Wave
Installation: DIN rail 35mm
Dimensions (W x H x D): 53,6 x 84 x 65mm
Package dimensions (W x H x D): 58 x 84 x 95mm
Colour RAL 7035
